DESCRIPCIÓN Y APLICACIONES
COGELSA ULTRAMATIC BTU es un lubricador electromecánico, alimentado con pilas, que puede instalarse en un único punto de lubricación o acoplarse a una válvula de distribución progresiva para lubricar hasta 8 puntos. El lubricador suministra automáticamente una pequeña cantidad precisa de lubricante a intervalos regulares para un aporte continuo de lubricante directamente al punto de lubricación.
COGELSA ULTRAMATIC BTU utiliza cartuchos de lubricante llenados por COGELSA mediante un procedimiento especial para asegurar un óptimo rendimiento del lubricador. Existe una amplia variedad de lubricantes COGELSA para cubrir la mayoría de las aplicaciones industriales. El lubricador apto para cartuchos de 240 cm3 es el COGELSA ULTRAMATIC BTU 240, y el lubricador apto para cartuchos de 480 cm3 es el COGELSA ULTRAMATIC BTU 480.
El lubricador incorpora un sistema de retroalimentación visual integrado que proporciona indicadores claros del funcionamiento y alertas en caso de cualquier problema, lo que garantiza la fiabilidad y la facilidad de mantenimiento en una amplia gama de aplicaciones.
Hay 6 ajustes de frecuencia básicos que son adecuados para la mayoría de las aplicaciones industriales. Se programan instalando un anillo o una combinación de los tres anillos de sincronización de colores en el soporte para anillos fijado al accesorio de latón. Cuando se atornilla el lubricador COGELSA ULTRAMATIC BTU al accesorio de latón, los anillos de sincronización presionan los interruptores situados en la parte inferior del lubricador. La combinación de los interruptores presionados determinará la frecuencia de bombeo.
COGELSA ULTRAMATIC BTU equipa una bomba diseñada para proporcionar una potente presión de salida (25 bar) y es capaz de bombear lubricantes de baja y alta viscosidad a temperaturas extremas. Gracias a la tecnología electromecánica patentada que incorpora, el sistema es seguro frente a las consecuencias negativas de la contrapresión del sistema.
El dispositivo cumple con la regulación ATEX Zona 2 y 22, lo que la convierte en una opción segura para industrias que operan en condiciones peligrosas. Con el cumplimiento de la norma IP66, resiste la entrada de polvo y potentes chorros de agua, lo que garantiza su durabilidad en entornos difíciles.
COGELSA ULTRAMATIC BTU puede utilizarse para lubricar componentes mecánicos como:
• Cojinetes.
• Husillos.
• Cadenas.
• Engranajes.
BENEFICIOS
MAYOR SEGURIDAD
La alta presión de salida permite la lubricación remota de puntos de lubricación difíciles o peligrosos.
FIABILIDAD IMPECABLE
La tecnología patentada suministra el lubricante en el lugar adecuado, en el momento oportuno y en la cantidad adecuada.
AHORRO ECONÓMICO
La reducción del consumo de lubricante minimiza los costes de mantenimiento de la maquinaria y los costes operativos.
MAYOR SOSTENIBILIDAD
Una unidad base reutilizable, con un diseño robusto que ofrece una dosificación y colocación precisas del lubricante, minimiza los residuos de lubricante y otros componentes del lubricador.

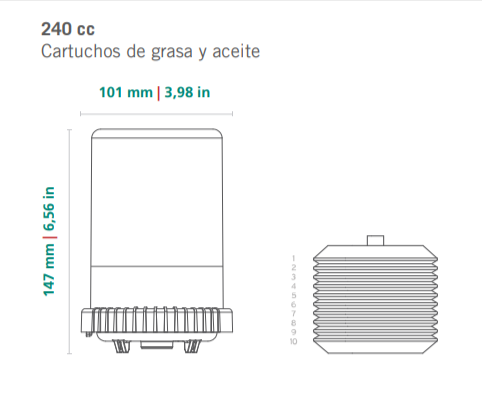

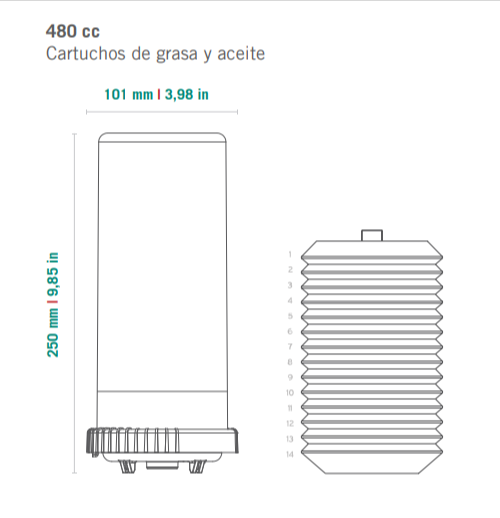

DIMENSIONES
CONFIGURACIÓN

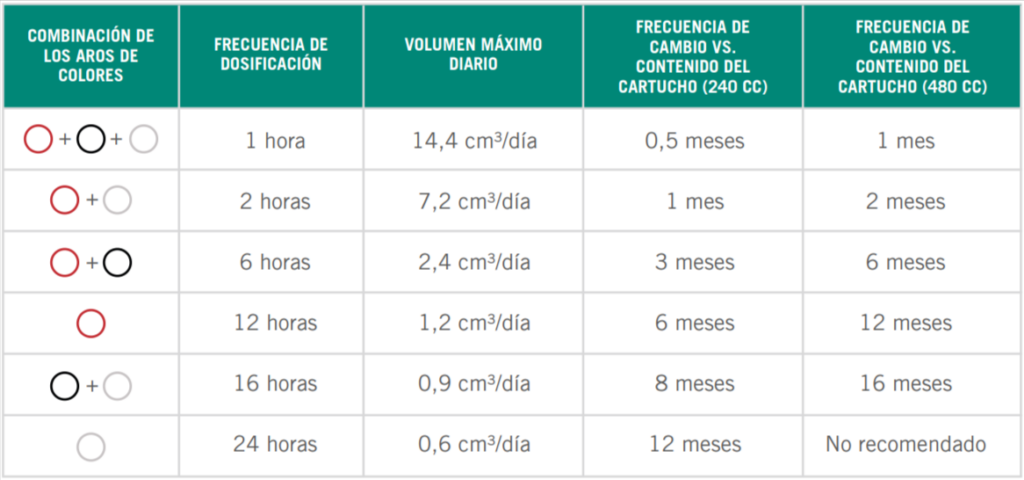

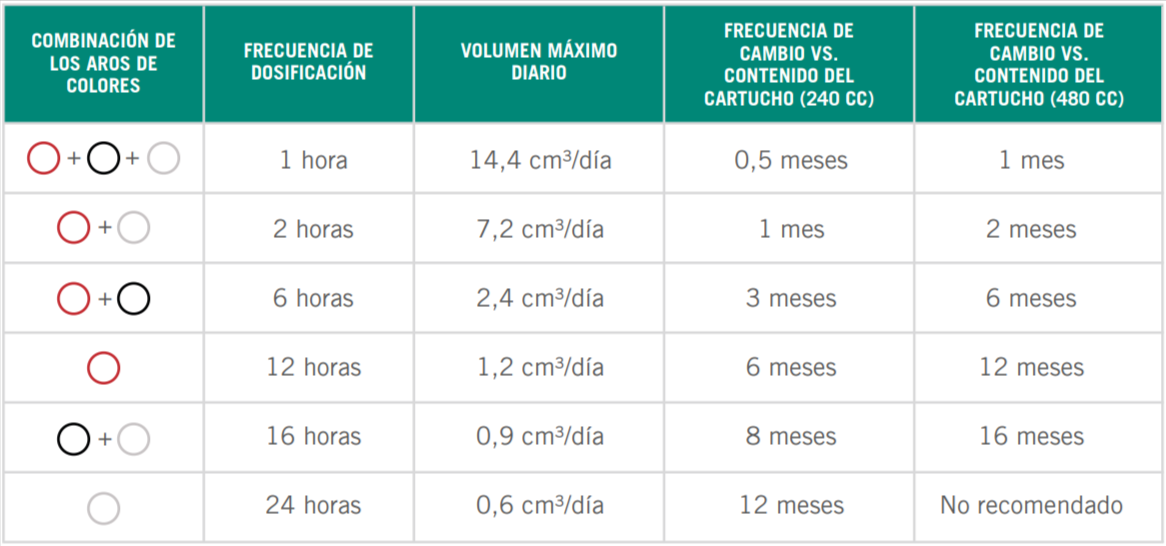

AJUSTES DE FRECUENCIA
INSTALACIÓN

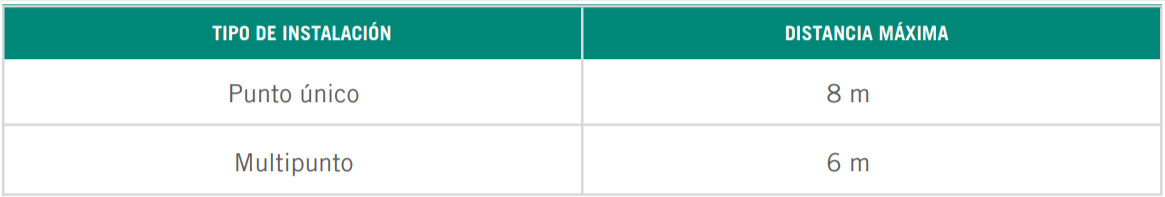

DISTANCIAS DE INSTALACIÓN REMOTA
ESPECIFICACIONES

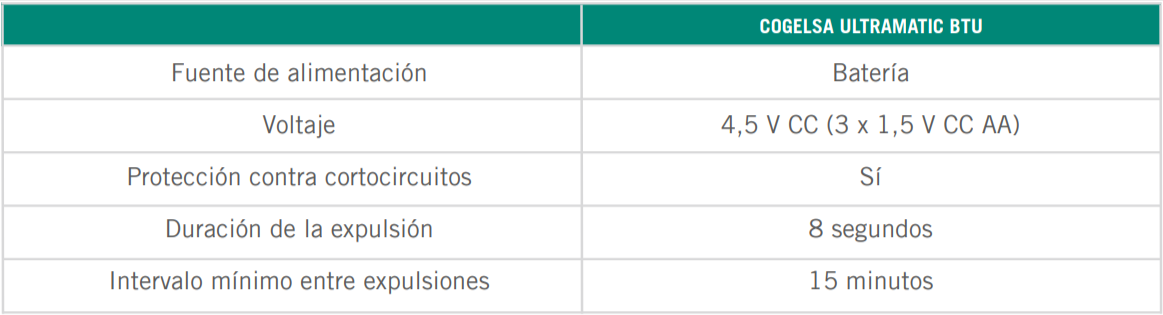

ESPECIFICACIONES ELÉCTRICAS

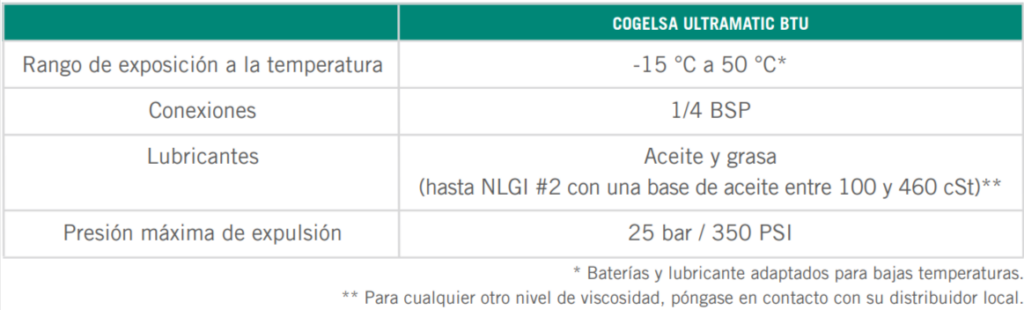

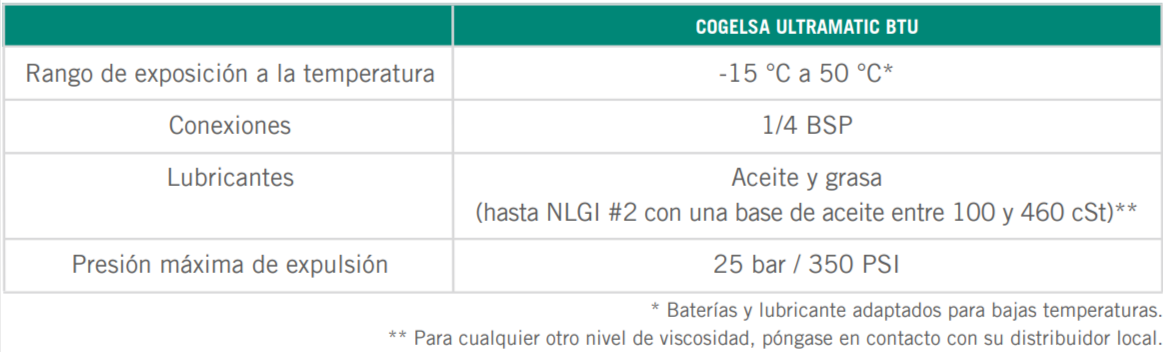

OTRAS ESPECIFICACIONES

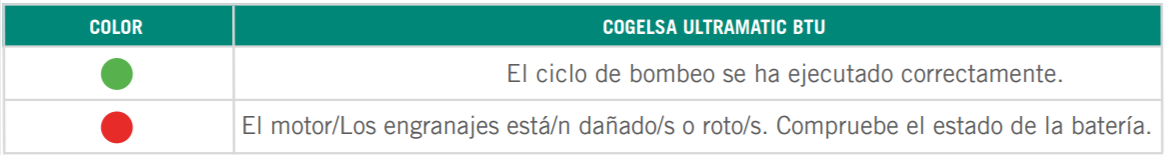

LUZ DE ESTADO
GUÍA DE INSTALACIÓN

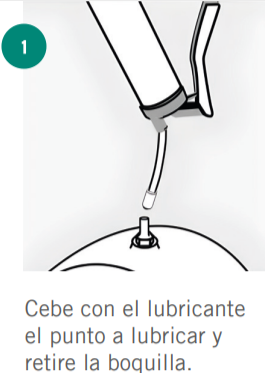

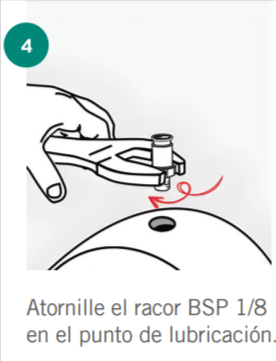

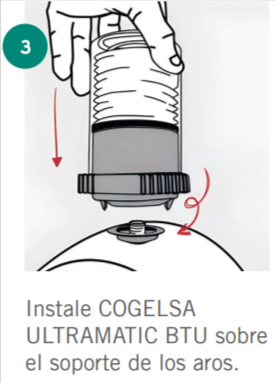

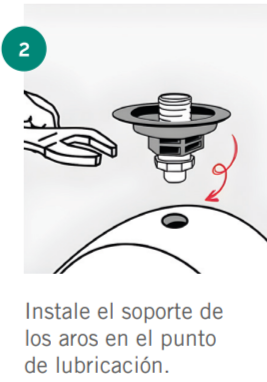

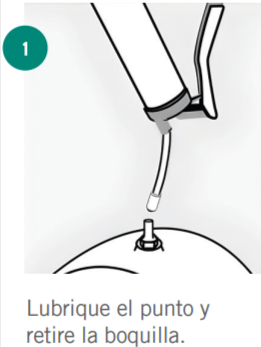

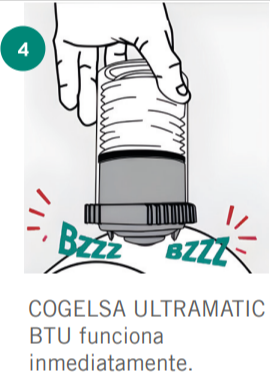

INSTALACIÓN DIRECTA

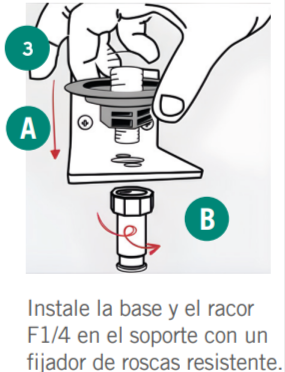

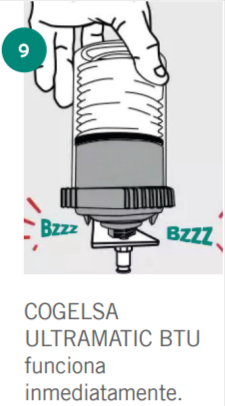

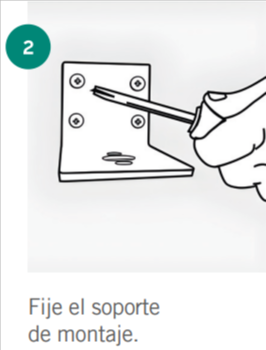

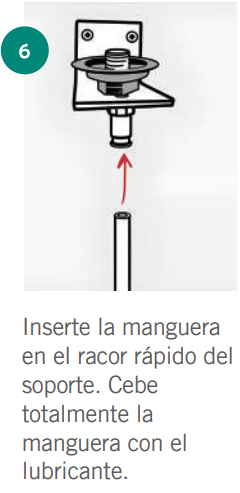

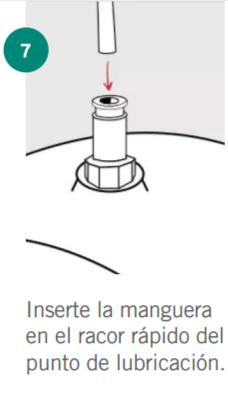

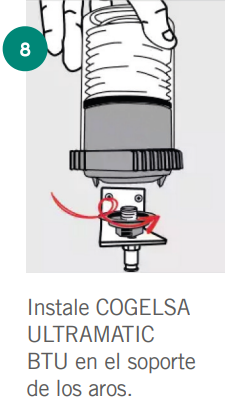

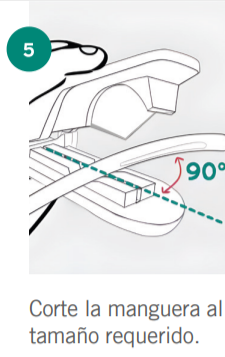

INSTALACIÓN REMOTA

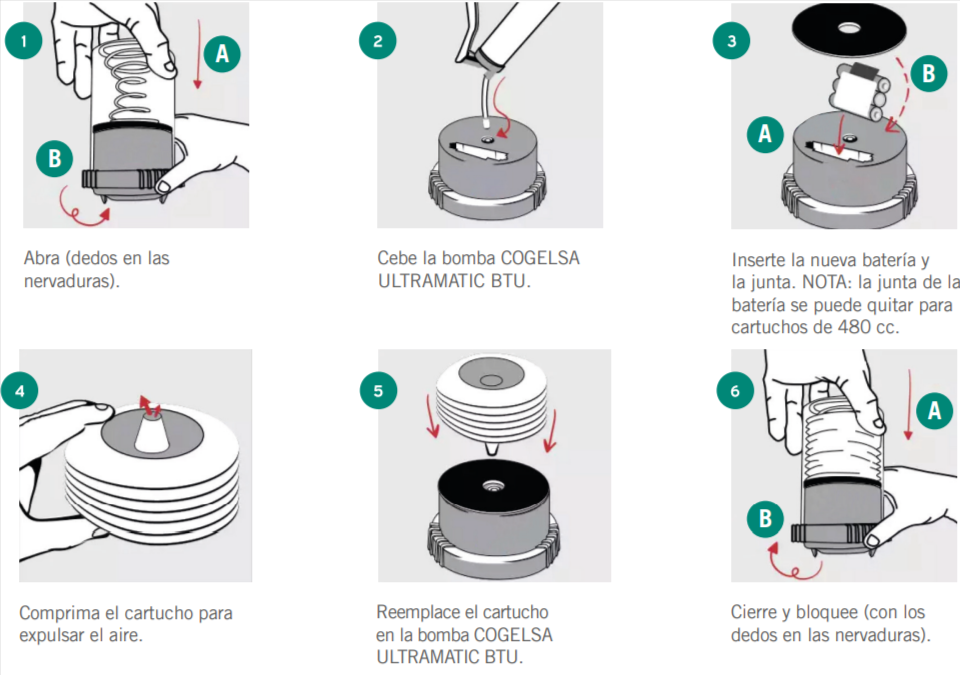

SUSTITUCIÓN DEL CARTUCHO
PREGUNTAS FRECUENTES
Puede comprobar si COGELSA ULTRAMATIC BTU funciona correctamente en cualquier momento desenroscando una vuelta COGELSA ULTRAMATIC BTU del soporte con los aros y volviéndolo a enroscar. COGELSA ULTRAMATIC BTU realizará una expulsión de lubricante después de montarse en el soporte con aros.
Si el entorno es demasiado ruidoso, desenrosque COGELSA ULTRAMATIC BTU de su soporte y pulse uno de los tres interruptores situados en la parte inferior de la carcasa durante unos segundos.
COGELSA ULTRAMATIC BTU realizará entonces una expulsión para confirmar que los componentes electrónicos, mecánicos y las baterías funcionan correctamente.
Realice esta operación tres veces, pulsando cada interruptor al menos una vez, para asegurarse de que los tres interruptores funcionan correctamente y de que la bomba se ha alimentado completamente con el lubricante adecuado. Esta operación debe realizarse con un cartucho dentro de COGELSA ULTRAMATIC BTU.
¿Hay un paquete de pilas en COGELSA ULTRAMATIC BTU y está correctamente insertado?
¿Las pilas funcionan correctamente? Utilice otro paquete de pilas para comprobarlo.
¿Hay uno o más aros de plástico dentro del soporte para aros? Si no es así, no se activará ningún interruptor y COGELSA ULTRAMATIC BTU no funcionará. Asegúrese de insertarlos correctamente, tal y como se explica en las instrucciones de instalación.
Si COGELSA ULTRAMATIC BTU funciona, pero no sale grasa del lubricador automático, compruebe lo siguiente:
• ¿Hay un cartucho de lubricante dentro de COGELSA ULTRAMATIC BTU? Si no es así, recargue la unidad con un cartucho tal y como se describe en las instrucciones de instalación.
• ¿Se ha montado correctamente el muelle dentro de la carcasa transparente? Si no es así, vuelva a montarlo tal y como se describe en las instrucciones de instalación.
• ¿Está cebada la bomba de COGELSA ULTRAMATIC BTU? Si el cartucho de COGELSA ULTRAMATIC BTU se vació completamente antes de su sustitución, es posible que haya entrado aire en el sistema y que la bomba cavite durante varios ciclos. Coloque una pistola de engrase en la válvula de aspiración de la unidad y bombee grasa a través de la unidad, tal y como se explica en las instrucciones de instalación.
Si COGELSA ULTRAMATIC BTU funciona, pero el cartucho de lubricante no se vacía o no lo hace en el momento previsto, es posible que se produzca alguno de los siguientes problemas:
• La tubería está obstruida. Utilice una pistola manual para limpiar las tuberías.
• Una de las salidas del bloque distribuidor ha sido obstruida voluntariamente. Utilice elementos de puente para reducir el número de salidas de un bloque distribuidor.
• La tubería está dañada. Sustituya la tubería.
• La contrapresión en la salida de COGELSA ULTRAMATIC BTU es superior a 20 bar. Respete los diámetros de los tubos, las longitudes de los tubos, el número de salidas por bloque de distribución y las temperaturas de trabajo. Utilice también racores con aberturas superiores a 4 mm (0,157″).
• A la temperatura de trabajo, la viscosidad del aceite base de la grasa es superior a 10.000 cSt. Utilice lubricantes para bajas temperaturas.
COGELSA ULTRAMATIC BTU funciona y se vacía correctamente, pero no llega lubricante al punto de lubricación. Las causas posibles son:
• La tubería podría estar dañada. Compruébela y sustitúyala, si es necesario.
• Un racor no está bien atornillado o falta la junta. Compruébelo y sustitúyalo o añádalo, si es necesario.
COGELSA ULTRAMATIC BTU no requiere ningún mantenimiento específico. Cuando se utiliza en atmósferas húmedas o polvorientas, COGELSA ULTRAMATIC BTU se puede limpiar con aire comprimido o con un paño ligeramente humedecido. Para limpiar COGELSA ULTRAMATIC BTU, no utilice disolventes ni sumerja la unidad en ningún líquido. También es posible equipar COGELSA ULTRAMATIC BTU con una cubierta de protección. Para obtener más información, póngase en contacto con su distribuidor local.

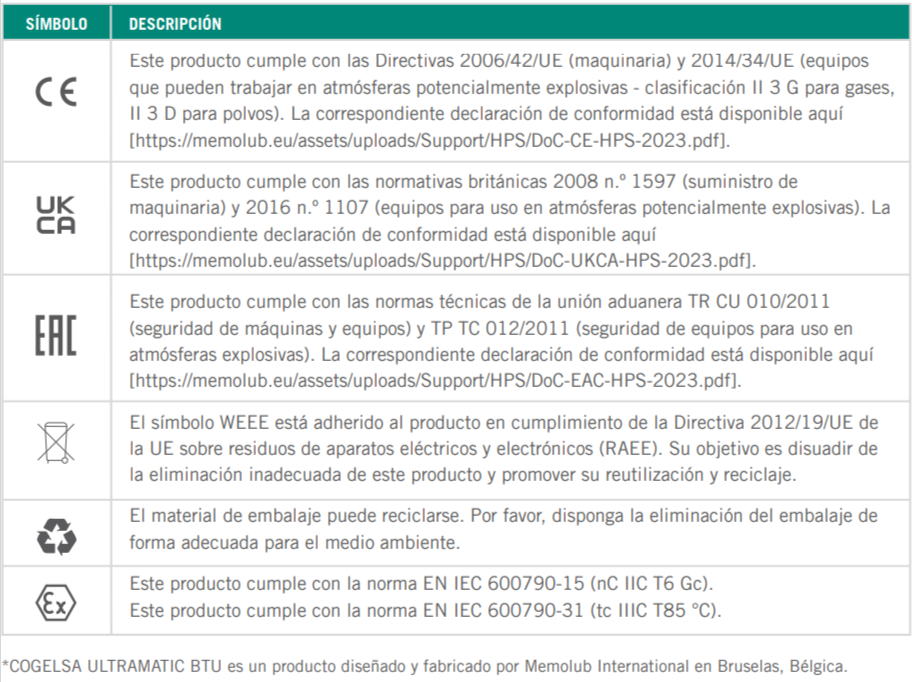

INFORMACIÓN REGLAMENTARIA*
